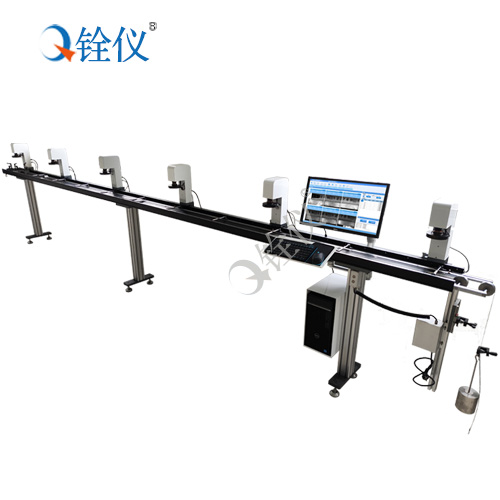

QYGJC-5C型機器視覺鋼卷尺檢定裝置

型號：QYGJC-5C
采用機器視覺技術實現鋼卷尺參數的自動化、高精度測量，自動生成原始記錄檢定證書提高鋼卷尺檢定效率，減輕了人工勞動強度。
主要特點：

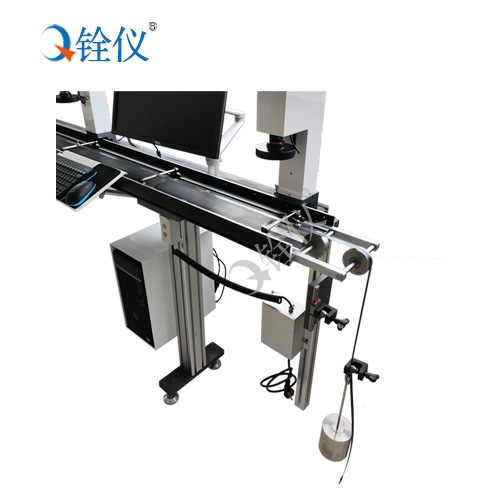

1.掛碼方式：自動加載，采用直流電機控制，噪音低、抖動小。輕松通過小鍵盤控制掛碼、卸碼。

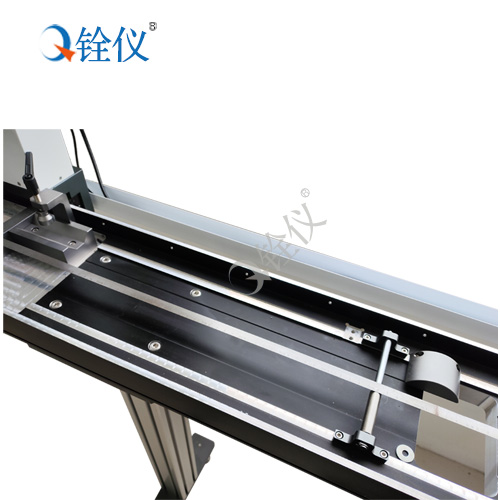

2.框架：采用鋁型材組建，水平性好，安裝方便、便于今后延伸長度，造型美觀實用。

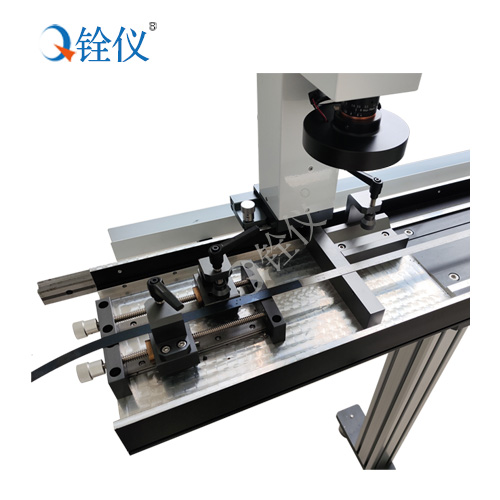

3.夾持機構：夾持裝置可對X軸向的微調，快捷精確對零。夾持面采用關節球頭調整，提高夾磁面的接觸，避免尺帶掛碼帶來的側滑。

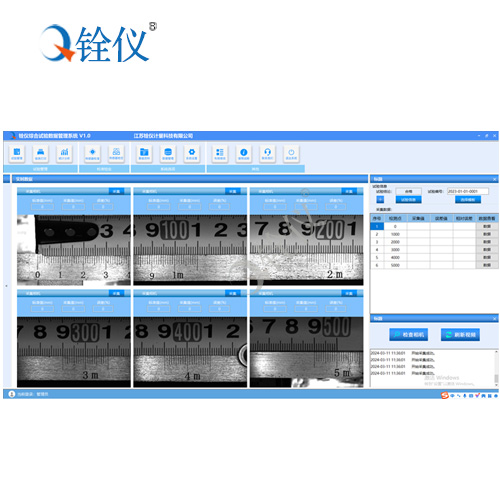

4.測量系統可批量錄入被檢尺檢定信息，框選線紋自動讀取鋼卷尺刻度自動計算誤差，對測量數據進行顯示存儲并自動生成原始記錄、檢定證書等。
技術指標
5.量程：檢定臺臺體長5m,可根據用戶需求定制5m-50m檢定臺，采用分段法可測量(1~100)m鋼卷尺；
6.鋼卷尺檢定臺安裝有6個高清工業相機，相機可根據需求任意測量位置，調整便捷。
7.標準鋼卷尺：±(0.03mm+3*10-5L)。
8.讀數顯微鏡分辨率：0.01mm ；
9.檢定臺托軸臺面直線度：≤0.5mm/m；
10.讀數顯微鏡放大倍率20X；
11.讀數顯微鏡有效視場范圍：6mm；
12.摩擦力：檢定臺面與被檢尺摩擦力≤4N；
13.測量系統可批量錄入被檢尺檢定信息，框選線紋
自動讀取鋼卷尺刻度誤差，對測量數據進行顯示存儲，并依據《JJG4-2015鋼卷尺檢定規程》對被測鋼卷尺做出是否符合Ⅰ級，Ⅱ級及不合格的判定，自動生成數據記錄供查閱打印。同時還可以對纖維卷尺，測繩等計量器具進行檢定；
二、輔助設備
1、5m標準鋼卷尺一把；
2、高清工業相機6只；
3、20X讀數顯微鏡一個；
4、5kg砝碼2只；；
5、尺帶夾2只；
6、鋼卷尺檢定系統 1套
7、戴爾臺式機I5及以上CPU、8G及以上內存、1T及以上硬盤1套；
8、HP激光打印機1套；
9、零位點2個；
10、相機專用50mm高精度玻璃線紋尺一支
11、產品使用說明書、合格證、保修卡。
